测试对象：PE流延膜阻燃母粒PEGL04
测试设备：卧式注塑机，型号为ZJW780;
水平垂直燃烧试验机，型号为TH8014E;
测试内容：不同添加比例下PEGL04阻燃母粒的阻燃效果：
试验一：
HDPE5000S(80%)： PEGL04(20%);
试验二：
HDPE5000S(75%)： PEGL04(25%);
试验三：
HDPE5000S(70%)： PEGL04(30%);
试验四：
LDPE2426H(88%)： PEGL04(12%);
试验五：
LDPE2426H(85%)： PEGL04(15%);
试验六：
HDPE5000S(50%)： LDPE2426H(30%)： PEGL04(20%);
试验七：
HDPE5000S(52.5%)： LDPE2426H(22.5%)： PEGL04(25%);
试验八：
HDPE5000S(37.5%)： LDPE2426H(37.5%)： PEGL04(25%);
试验九：
HDPE5000S(40%)： PP(T30H)(40%)： PEGL04(20%);
试验十：
HDPE5000S(38%)： PP(T30H)(38%)： PEGL04(24%);
试验十一：
HDPE5000S(24%)： PPK8003(56%)： PEGL04(20%);
试验十二：
HDPE5000S(22.5%)： PPK8003(52.5%)： PEGL04(25%);
试验十三：
HDPE5000S(24%)： PPK8003(56%)： PEGL04(10%)： HPP(10%);
试验十四：
HDPE5000S(22.5%)： PPK8003(52.5%)： PEGL04(10%)： HPP(15%);
试验十五：
HDPE5000S(22.5%)： PPK8003(52.5%)： PEGL04(15%)： HPP(10%);
试验十六：
PBE6202(5%)： PPK8003(80%)： PEGL04(5%)： XPP(10%);
测试目的：发掘PEGL04阻燃母粒在不同用途和添加量情况下的阻燃效果;

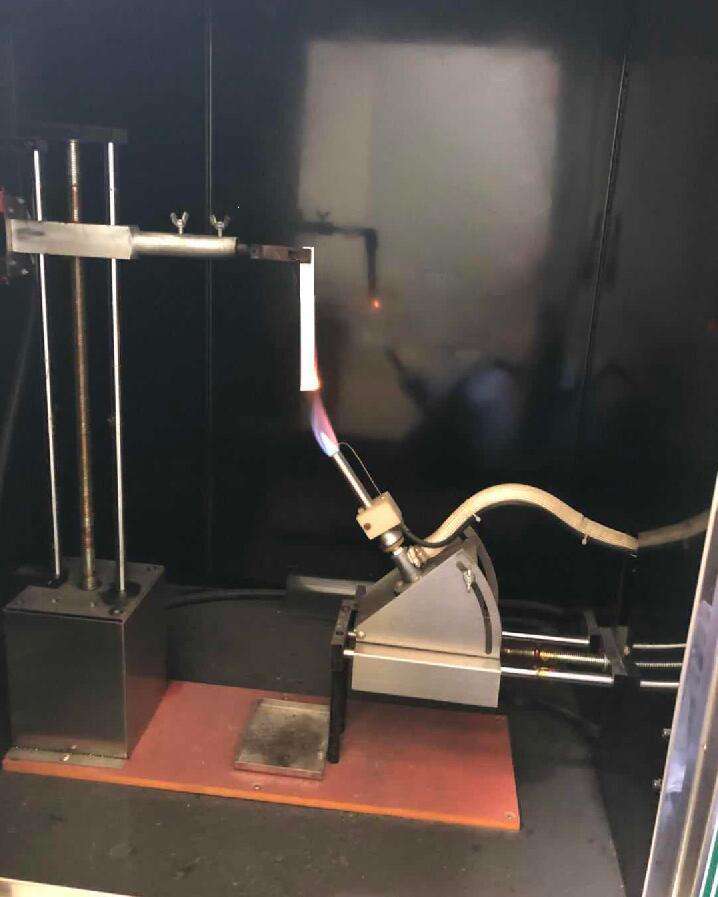

测试方法：UL94燃烧测试法;
测试结果:
试验一：样条离火23秒熄灭;
试验二：第一次样条离火1-2秒熄灭，第二次离火4-6秒熄灭;
试验三：样条第一次离火熄灭，第二次离火熄灭;
试验四：样条离火1-2秒熄灭;
试验五：样条第一次离火熄灭;第二次离火熄灭;
试验六：样条离火10秒熄灭;
试验七：样条第一次离火即灭，第二次2-3秒熄灭;
试验八：样条第一次离火熄灭，第二次3-4秒灭;
试验九：样条离火不熄灭;
试验十：1.6mm厚样条和0.8mm厚样条，一次离火熄灭，二次离火熄灭;
试验十一：样条离火不熄灭，打火机测试8-9秒熄灭;
试验十二：样条离火熄灭;
试验十三：样条离火3-5秒熄灭;
试验十四：样条离火2秒以内滴落熄灭，熄灭火苗大，一大滴滴落灭;
试验十五：样条离火3-5秒熄灭，火苗小，滴得快;
试验十六：样条离火即灭，不影响性能;
友情提示
1、PEGL04阻燃母粒，用于吹膜和流延膜，添加12%，离火2-3秒熄灭;添加15%，离火即灭。
2、碳酸钙会对PEGL04的阻燃有影响，最好不加，包括色母里也不要含有。
3、HPP阻燃母粒和XPP阻燃母粒，分别是我公司生产的适用于PP阻燃的两款母粒，详细介绍参阅我公司的PP阻燃母粒说明。
4、以上数据仅供参考，由于产品不同、设备不同、配方不同、选择的原材料牌号不同等诸多因素，阻燃母粒的添加量会有不同，使用母粒前需做好调试，正常后方可大批量生产。
试验最终结论
PEGL04阻燃母粒广泛适用于LLDPE、LDPE、HDPE等纯PE波纹管、拉丝、吹膜、流延膜、板材等产品，同时也适用于按比例复合的PE、PP共挤管材、板材等。
免责声明：本网注明其他来源的稿件，均转载自其他媒体，转载目的在于传递更多信息，并不意味着赞同其观点或证实其内容的真实性。其他媒体、网站或个人转载使用时，必须保留本网注明的稿件来源，禁止擅自篡改稿件来源，并自行承担法律责任。如涉及版权问题请及时与我们联系。邮箱：slceoo@163.com
